| ミニ油圧バルブ |
|---|
| 品名 |
型式 |
シンボル |
外観 |
仕様 |
PDF |
CAD |

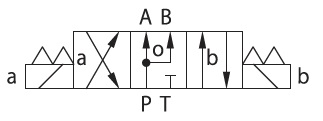

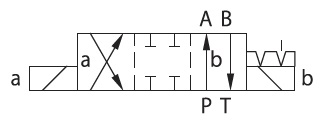

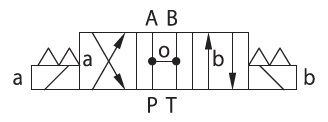

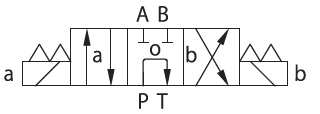

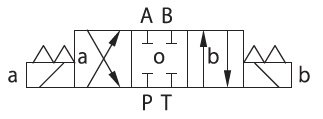

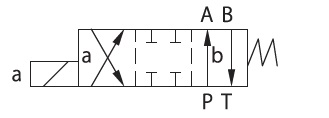

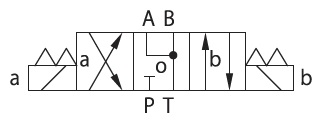

電磁切替弁
NG-3 mini
1.2-26
|
BM4D31 |
 |
|
最高圧力 ：32MPa
ﾀﾝｸﾎﾟｰﾄ許容圧力 ：10MPa
最大流量 ：15L/min
使用電圧 ：DC12V、DC24V、AC100V
許容電圧変動 ： ±10％
消費電力 ：13W（20℃）
切換頻度 ：250cycle/min
質量：ｼﾝｸﾞﾙｿﾚﾉｲﾄﾞ0.5kg
ﾀﾞﾌﾞﾙｿﾚﾉｲﾄﾞ0.65kg
保護等級 ： IP54
周囲温度 ： -20～50℃
取付方式 ： フランジ接続
|
|
|
| BM4D32 |
 |
| BM4D33 |
 |
| BM4D34 |
 |
| BM4D35 |
 |
| BM4J30 |
 |
| BM4Z30 |
 |

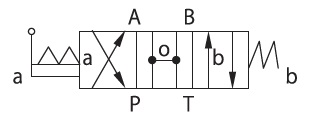

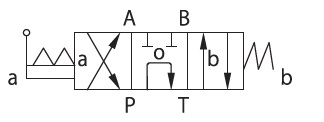

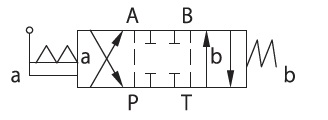

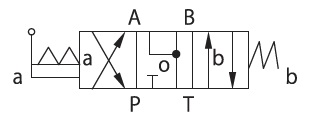

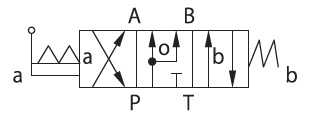

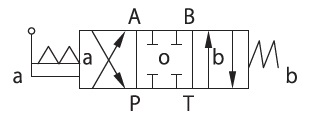

手動切替弁
NG-3 mini
1.5-15
|
WDHFA03-ACB1 |
 |
|
最高圧力 ：32MPa
ﾀﾝｸﾎﾟｰﾄ許容圧力 ：10MPa
最大流量 ：8L/min
質量： 0.62kg
周囲温度 ： -20～50℃
取付方式 ： 直動形スプール弁
|
|
|
| WDHFA03-ADB1 |
 |
| WDHFA03-BEA1 |
 |
| WDHFA03-AFB1 |
 |
| WDHFA03-AGB1 |
 |
| WDHFA03-AB1 |
 |

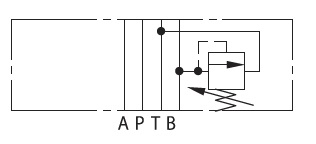

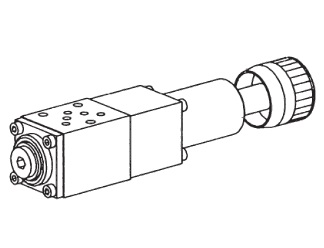

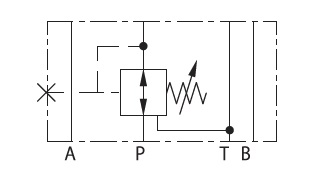

減圧弁
NG-3 mini
2.2-605
|
MDDSA03-P |
 |
 |
最高圧力 ：32MPa
設定圧力 ： 3.2、8、20MPa
最大流量 ：8L/min
質量： 0.54kg
周囲温度 ： -20～50℃
取付方式 ： サンドイッチ接続
|
|
|

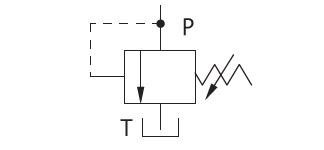

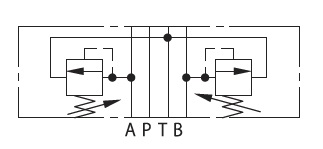

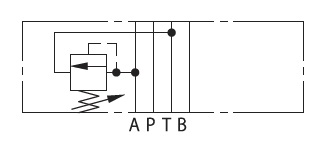

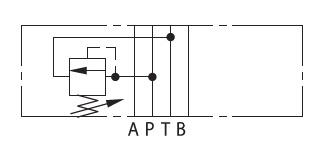

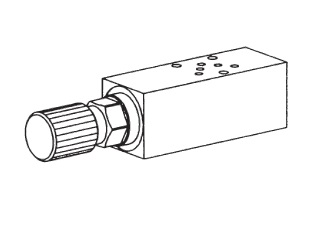

リリーフ弁
NG-3 mini
2.1-600
|
BVDFA03-P
(ﾌﾗﾝｼﾞ接続) |
 |
|
最高圧力 ：32MPa
設定圧力 ： 6.3、16、35MPa
最大流量 ：8L/min
質量： ｼﾝｸﾞﾙｿﾚﾉｲﾄﾞ 0.54kg
ﾀﾞﾌﾞﾙｿﾚﾉｲﾄﾞ 0.7kg
周囲温度 ： -20～50℃
取付方式 ： フランジ接続（Ｆ）
サンドイッチ接続（Ｓ）
|
|
|
BVDSA03-P
（ｻﾝﾄﾞｲｯﾁ接続） |
 |
BVDSA03-A
（ｻﾝﾄﾞｲｯﾁ接続） |
 |
BVDSA03-B
（ｻﾝﾄﾞｲｯﾁ接続） |
 |
BVDSA03-AB
（ｻﾝﾄﾞｲｯﾁ接続） |
 |
チェック付き絞り弁
メータアウト
NG-3 mini
2.4-800
|
DRDSA03-A |
 |
|
最高圧力 ：32MPa
クラッキング圧力 ：0.1MPa
最大流量 ：10L/min
質量：ｼﾝｸﾞﾙｿﾚﾉｲﾄﾞ 0.36kg
ﾀﾞﾌﾞﾙｿﾚﾉｲﾄﾞ 0.41kg
周囲温度 ： -20～50℃
取付方式 ： サンドイッチ接続
|
|
|
| DRDSA03-B |
 |
| DRDSA03-AB |
 |
チェック付き絞り弁
メータイン
NG-3 mini
2.4-800
|
DRDSA03-AV |
 |
最高圧力 ：32MPa
クラッキング圧力 ：0.1MPa
最大流量 ：10L/min
質量：ｼﾝｸﾞﾙｿﾚﾉｲﾄﾞ 0.36kg
ﾀﾞﾌﾞﾙｿﾚﾉｲﾄﾞ 0.41kg
周囲温度 ： -20～50℃
取付方式 ： サンドイッチ接続
|
|
|
| DRDSA03-BV |
 |
| DRDSA03-ABV |
 |
パイロットチェック弁
NG-3 mini
2.7-65
|
BDERV3 |
 |
|
最高圧力 ：32MPa
クラッキング圧力 ：0.2MPa
最大流量 ：8L/min
質量：0.56kg
周囲温度 ： -20～50℃
取付方式 ： サンドイッチ接続
|
|
|
| BERVA3 |
 |
| BERVB3 |
 |
サブプレート
NG-3 mini
2.9-05
|
BG3S |
 |
|
最高圧力 ：32MPa
クラッキング圧力 ：0.1MPa
最大流量 ：10L/min
配管ポート ： G1/8
|
|
|
マニホールド
NG-3 mini
2.9-45
|
B 2-3～7
（2～7連） |
 |
|
|
|
ボルトキット
NG-3 mini
| W-001-1-1～3
（1～3段重ね） |
|
|
|
|
|
