| モデル | 使用圧力 | 外観 | 特徴 | 内径 | 理論出力 |
|---|---|---|---|---|---|

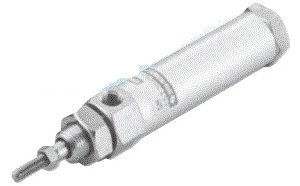

| ＳＭ | 3.5MPa |
|
低圧スタンダードタイプ 支持形式 ：ＳＴ形、ＣＡ形 |
φ20mm φ25mm φ30mm |
押：108kg / 引：91kg 押：171kg / 引：154kg 押：245kg / 引：203kg |

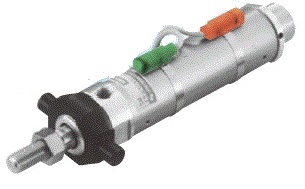

| ＳＷ | 3.5MPa |
|
スイッチ付き 支持形式 ：ST形、CA形、FA形、LB形、TA形 | φ20mm φ25mm φ30mm |
押：108kg / 引：91kg 押：171kg / 引：154kg 押：245kg / 引：203kg |

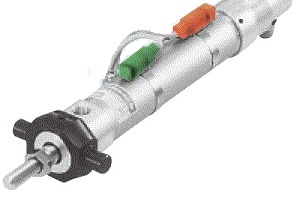

| ＳＢ | 3.5MPa |
|
クッション＆スイッチ付き 支持形式 ：ST形、CA形、FA形、LB形、TA形 | φ20mm φ25mm φ30mm |
押：108kg / 引：91kg 押：171kg / 引：154kg 押：245kg / 引：203kg |

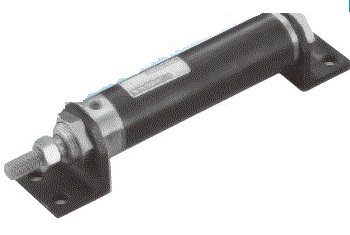

| ＫＭ | 7MPa |
|
スタンダードタイプ 支持形式 ：ST形、CA形、FA形、LB形、TA形 | φ20mm φ25mm φ30mm φ40mm |
押：217kg / 引：161kg 押：343kg / 引：259kg 押：490kg / 引：378kg 押：870kg / 引：700kg |

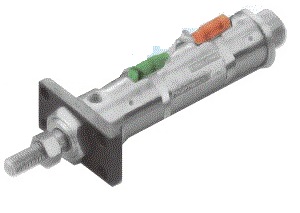

| ＫＷ | 7MPa |
|
スイッチ付き 支持形式 ：ST形、CA形、FA形、LB形、TA形 | φ20mm φ25mm φ30mm |
押：217kg / 引：161kg 押：343kg / 引：259kg 押：490kg / 引：378kg |

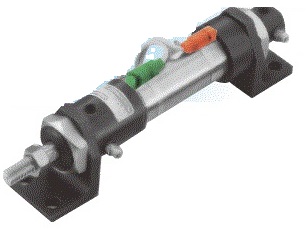

| ＫＢ | 7MPa |
|
クッション＆スイッチ付き 支持形式 ：ST形、CA形、FA形、LB形、TA形 | φ20mm φ25mm φ30mm φ40mm |
押：217kg / 引：161kg 押：343kg / 引：259kg 押：490kg / 引：378kg 押：870kg / 引：700kg |

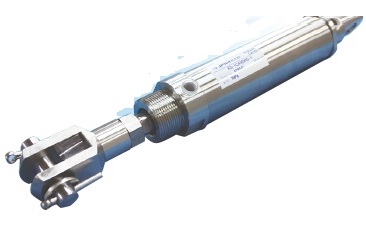

| ＫＳ | 7MPa |
|
水圧にも使えるステンレス製 支持形式 ：ST形、CA形、FA形、LB形、TA形 | φ20mm φ25mm φ30mm |
押：217kg / 引：161kg 押：343kg / 引：259kg 押：490kg / 引：378kg |
| ＨＫ | 7MPa |
|
角形コンパクト設計 スイッチ付き 支持形式 ：ST形、CA形、FA形、LB形、TA形 | φ20mm φ25mm φ30mm |
押：217kg / 引：161kg 押：343kg / 引：259kg 押：490kg / 引：378kg |

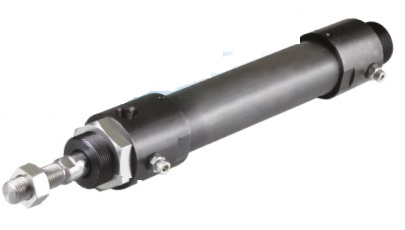

| ＰＭ | 14MPa |
|
クッション付き ダブルロッド対応 支持形式 ：ST形、CA形、FA形、LB形、TA形 | φ15mm φ20mm φ25mm φ30mm φ40mm |
押：238kg / 引：126kg 押：434kg / 引：280kg 押：686kg / 引：462kg 押：980kg / 引：700kg 押：1750kg / 引：1400kg |

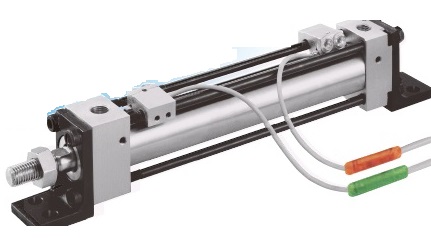

| ＨＰ | 16MPa |
|
角・タイロッド形 スイッチ付き 支持形式 ：ST形、CA形、FA形、LB形、TA形 | φ20mm φ25mm φ30mm |
押：496kg / 引：320kg 押：784kg / 引：484kg 押：1120kg / 引：720kg |

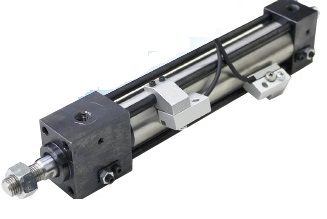

| ＨＢ | 16MPa |
|
角・タイロッド形 クッション＆スイッチ付き 支持形式 ：ST形、CA形、FA形、LB形、TA形 | φ20mm φ25mm φ30mm |
押：496kg / 引：320kg 押：784kg / 引：484kg 押：1120kg / 引：720kg |
| ＦＭ | 16MPa |
|
丸形の薄型コンパクト設計 ダブルロッド対応 支持形式 ：ST形 | φ10mm φ15mm φ20mm φ25mm φ30mm |
押：124kg / 引：44kg 押：272kg / 引：156kg 押：496kg / 引：320kg 押：784kg / 引：528kg 押：1120kg / 引：800kg |
| ＦＷ | 16MPa |
|
丸形の薄型コンパクト設計 スイッチ付き 支持形式 ：ST形 | φ20mm φ25mm φ30mm |
押：496kg / 引：320kg 押：784kg / 引：484kg 押：1120kg / 引：720kg |

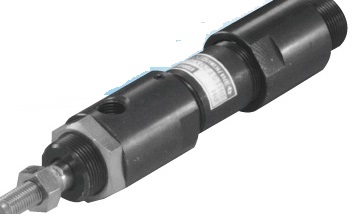

| ＰＨ | 21MPa |
|
高圧【２１MPa】堅牢構造 支持形式 ：ST形、CA形、FA形、LB形、TA形 | φ15mm φ20mm φ25mm φ30mm |
押：357kg / 引：188kg 押：651kg / 引：420kg 押：1029kg / 引：609kg 押：1470kg / 引：945kg |
| ＣＭ | 21MPa |
|
スリム形 マニホールド取付け可能 スプリングバック式 支持形式 ：ねじ式 | φ8.5mm φ12mm φ15mm φ20mm φ25mm φ30mm |
押：7kg 押：8kg 押：10kg 押：20kg 押：34kg 押：39kg |
